Một sợi dây chì nhỏ bé, nhưng lại là “người hùng” thầm lặng bảo vệ toàn bộ hệ thống điện trong nhà bạn. Nghe có vẻ cường điệu, nhưng đó là sự thật. Cầu chì hay còn gọi là “cầu chì” trong dân gian hoạt động dựa trên một nguyên lý vật lý cực kỳ đơn giản: khi dòng điện vượt quá mức cho phép, nó tự động đứt ra, ngắt mạch và ngăn chặn nguy cơ cháy nổ.
Nhưng bạn có bao giờ tự hỏi: làm thế nào một sợi dây nhỏ xíu lại có thể làm được điều đó? Và quan trọng hơn, có cách nào để tính toán, so sánh khả năng chịu đựng của các loại cầu chì khác nhau không? Hãy cùng tôi đi vào chi tiết vừa lý thuyết, vừa thực hành để hiểu rõ hơn về người bạn nhỏ bé này.

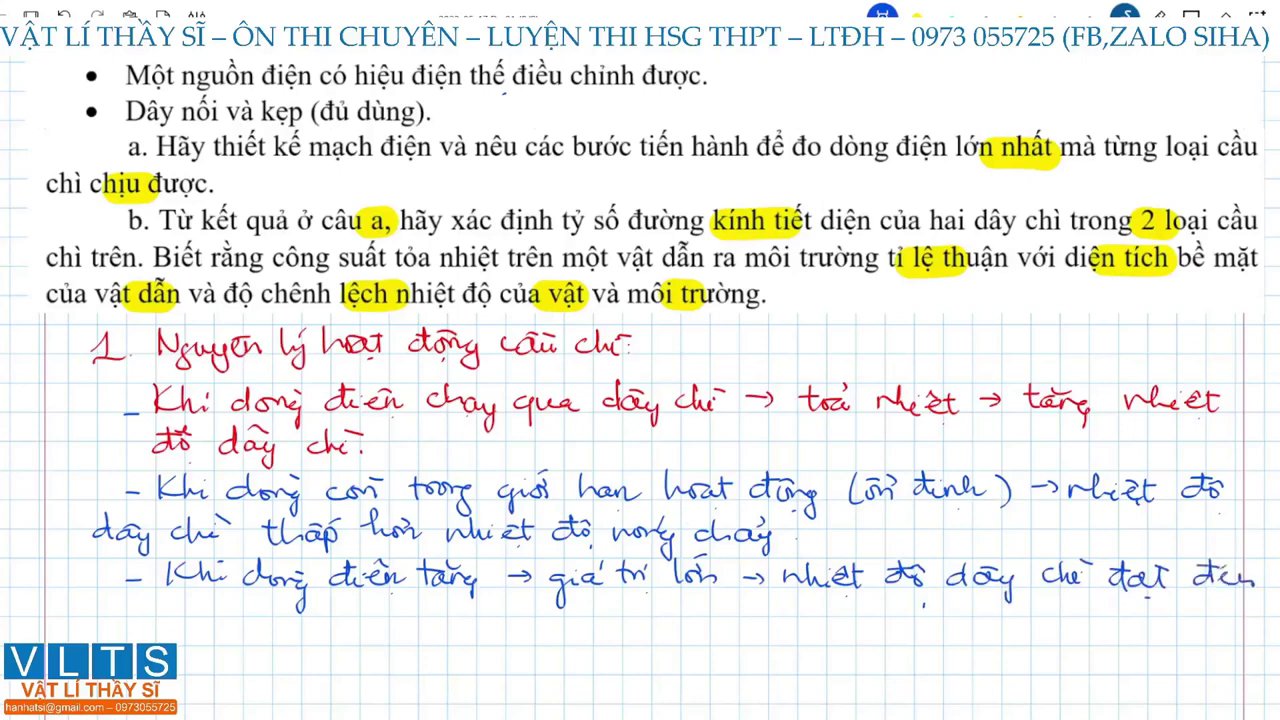

Nguyên lý hoạt động của cầu chì: Chuyện nhiệt độ và dòng điện
Trước hết, hãy xem cầu chì làm việc như thế nào. Cốt lõi nằm ở định luật Joule-Lenz: khi dòng điện chạy qua một vật dẫn (ở đây là dây chì), nó sẽ tỏa nhiệt. Dây chì được thiết kế với nhiệt độ nóng chảy rất thấp so với đồng hay nhôm những vật liệu thường dùng làm dây dẫn.
Khi mạch hoạt động bình thường, dòng điện nhỏ, nhiệt lượng tỏa ra không đủ để làm nóng dây chì đến điểm nóng chảy. Mọi thứ êm xuôi. Nhưng khi xảy ra sự cố ví dụ đoản mạch hoặc quá tải dòng điện tăng vọt. Lúc này, nhiệt lượng tỏa ra lớn hơn nhiều so với khả năng tản nhiệt của dây. Nhiệt độ của dây chì tăng lên nhanh chóng, vượt qua ngưỡng nóng chảy.
Và điều gì xảy ra? Dây chì tan ra, đứt đoạn. Mạch bị ngắt. Dòng điện không thể tiếp tục chạy qua. Đó là cách cầu chì hy sinh thân mình để bảo vệ các thiết bị và hệ thống điện phía sau.
Điểm mấu chốt ở đây là sự cân bằng giữa nhiệt sinh ra và nhiệt tỏa ra môi trường. Trong điều kiện bình thường, công suất tỏa nhiệt nhỏ hơn khả năng tản nhiệt của dây, nên nhiệt độ duy trì ở mức an toàn. Khi quá tải, công suất tỏa nhiệt lớn hơn, nhiệt độ leo thang và cuối cùng đạt đến điểm nóng chảy.

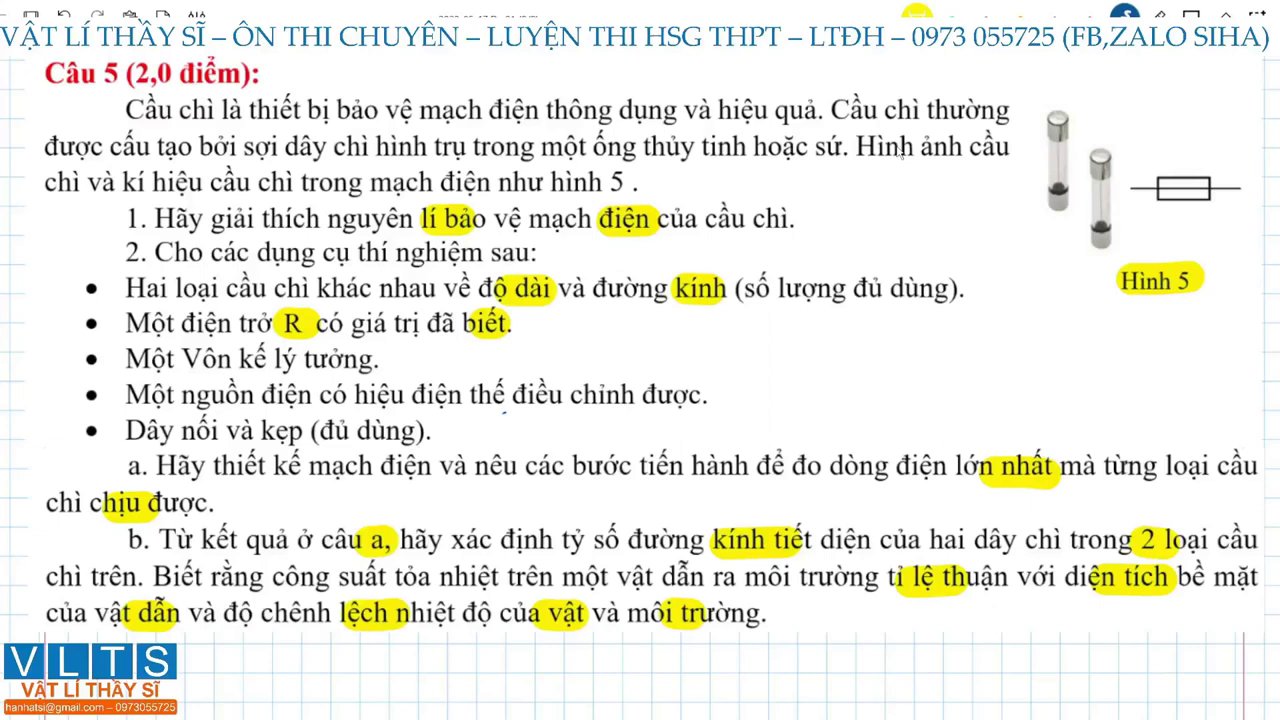

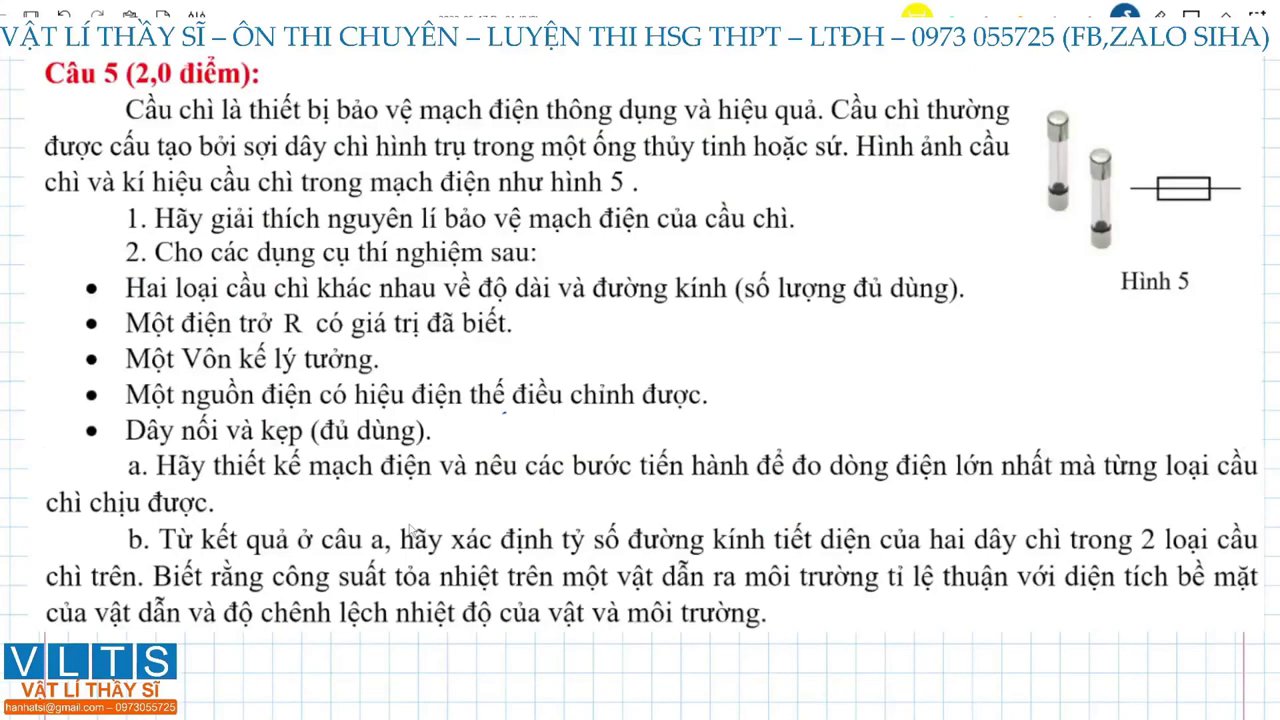

Thiết kế thí nghiệm: Xác định dòng điện giới hạn của từng loại cầu chì
Bây giờ đến phần thực hành và đây mới là phần khiến người ta phải động não. Làm sao để đo được dòng điện lớn nhất mà một sợi cầu chì có thể chịu được trước khi đứt?
Chúng ta sẽ có hai loại cầu chì khác nhau về chiều dài và đường kính. Ngoài ra cần có:
– Một biến trở (điện trở có giá trị biết trước) để điều chỉnh.
– Một vôn kế lý tưởng (điện trở vô cùng lớn) để đo hiệu điện thế.
– Một nguồn điện có hiệu điện thế điều chỉnh được.
– Dây nối và kẹp đủ dùng.
Cách tiến hành không phức tạp: mắc nối tiếp biến trở với cầu chì vào mạch kín với nguồn điện. Đồng thời mắc song song vôn kế với biến trở (hoặc với toàn mạch) để đo hiệu điện thế.
Điều chỉnh hiệu điện thế của nguồn từ từ tăng lên cho đến khi cầu chì đứt. Tại điểm đó:
– Ghi lại số chỉ của vôn kế (U).
– Biết giá trị của biến trở R₀.
– Tính được I = U/R₀ đó là giá trị dòng điện giới hạn (I₀) mà loại cầu chì đó có thể mang mà không bị hỏng.
Làm tuần tự với cả hai loại cầu chì: ta sẽ thu được I₁ cho loại 1 và I₂ cho loại 2.
Từ số liệu đến công thức: Mối quan hệ giữa đường kính và khả năng mang dòng
Khi đã có các giá trị I₁ và I₂ từ thực nghiệm, bài toán yêu cầu xác định tỷ số đường kính tiết diện của hai sợi dây trong hai loại cầu trên.

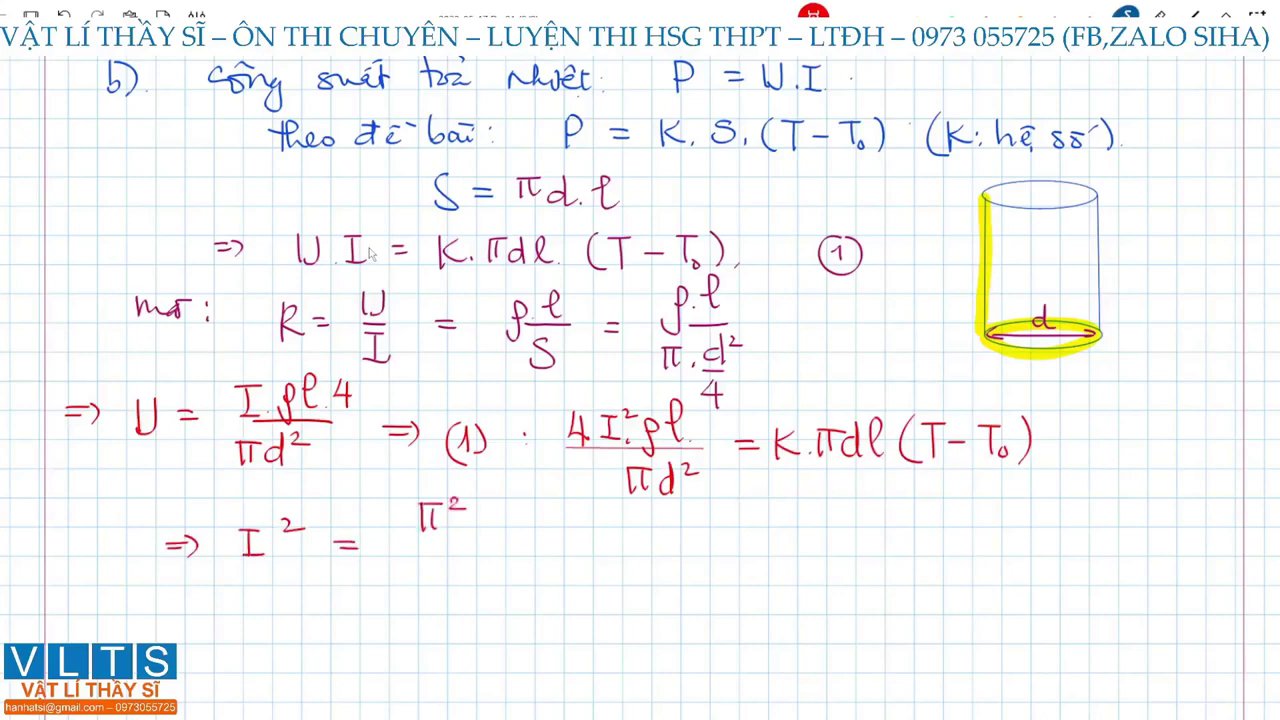

Để làm điều này, ta phải quay lại nguyên lý cân bằng nhiệt. Khi một vật dẫn tỏa nhiệt ra môi trường xung quanh:
– Nhiệt lượng tỏa ra trên vật theo định luật Joule-Lenz: Q_tỏa = I²Rt.
– Nhiệt lượng truyền ra môi trường tỷ lệ thuận với diện tích bề mặt S của vật và độ trênh lệch nhiệt độ ΔT = T – T₀ (với T₀ là nhiệt độ môi trường).
Tại điểm cân bằng (trước khi đứt), lượng nhiệt sinh ra bằng lượng nhiệt tỏa đi:
I²R = k.S.(T – T₀)
Trong đó:
– R = ρ.L / A (điện trở suất ρ nhân chiều dài L chia tiết diện A).
– S = π.d.L (diện tích xung quanh hình trụ).
– A = π.d²/4 (tiết diện hình tròn).
Thay vào phương trình cân bằng:
I²(ρ.L / A) = k.(π.d.L).(T – T₀)
Rút gọn L ở hai vế:
I²(ρ / A) = k.(π.d).(T – T₀)
Thay A = π.d²/4:
I²(ρ / (π.d²/4)) = k.(π.d).(T – T₀)
→ I²(4ρ / π.d²) = kπd(T – T₀)
→ I² = [kπ²(T – T₀) / 4ρ].d³
Hay viết gọn lại:
I² ∝ d³
Điều này cho ta một quan hệ rất quan trọng: bình phương của dịng điện giới hạn tỷ lệ thuận với lập phương đường kính của sợi cầu chỉ.
Vậy từ hai giá trị dịng điện đo được:
(I₁)² / (I₂)² = (d₁)³ / (d₂)³
Lấy căn bậc ba cả hai về:
d₁ / d₂ = [ (I₁/I₂)(2/3) ]
Giải mã tại sao các yếu tố khác “biến mất”
Có thể bạn sẽ hỏi: tại sao trong phương trình cuối cùng lại không xuất hiện các yếu tố như ρ (điện trở suất), L (chiều dai), hay T – T₀? Bởi vi trong cả hai loại câu chỉ:
– Vật liệu là như nhau → ρ giống nhau.
– Chiều dai L tuy khác nhau nhưng may mắn là trong công thức cân bằng ta đã rút gon được.
– Quan trong nhất: cả hai sợi chỉ đều cùng vật liệu va cùng “độ già” nghĩa la khi chuẩn bi đứt thì cả hai cùng co một hiêu số ΔT như nhau so với moi truong.
Chính vi cac yếu tố này đồng nhất ở ca hai truong hợp ma chúng ta co the rut gon chúng lại de dang trong phep chia ty số.
Đay là lý do tai sao bài toan trở nên gọn gàng và thú vị: chỉ voi mỗi gia tri dò̀̂g dien gió hạn lạ từ thi nghiem là co thể suy ra tỷ số duong kinh mà khổ cần biết thêm bẩ ke nào về cấu truc bề mặt hay vật lieu cu thể củ từ soi dây.
Kết hợp lýthuyet va thu hanh
Nhu vậy bạn dã thây rõ rang mot mạch dien giả dinh co the tro thanh mot bài toan ly thú khi kết noi vớ i các dinh luat co ban cu a vậ ly . Cau chi kho ̛g phai la “van van” vo dung no la mot uong cu bao ve tho ng minh ,du a tren su can bang cong suat nhiet .
