Có một bài toán thú vị mà nhiều bạn có thể sẽ gặp trong các bài tập thực hành vật lý: làm sao để xác định suất điện động và điện trở trong của một nguồn điện khi mà bạn tuyệt đối không được phép mở hộp đựng nó? Nghe có vẻ như một câu đố, nhưng thực ra cách giải quyết lại rất logic và dựa trên những nguyên lý cơ bản của mạch điện.

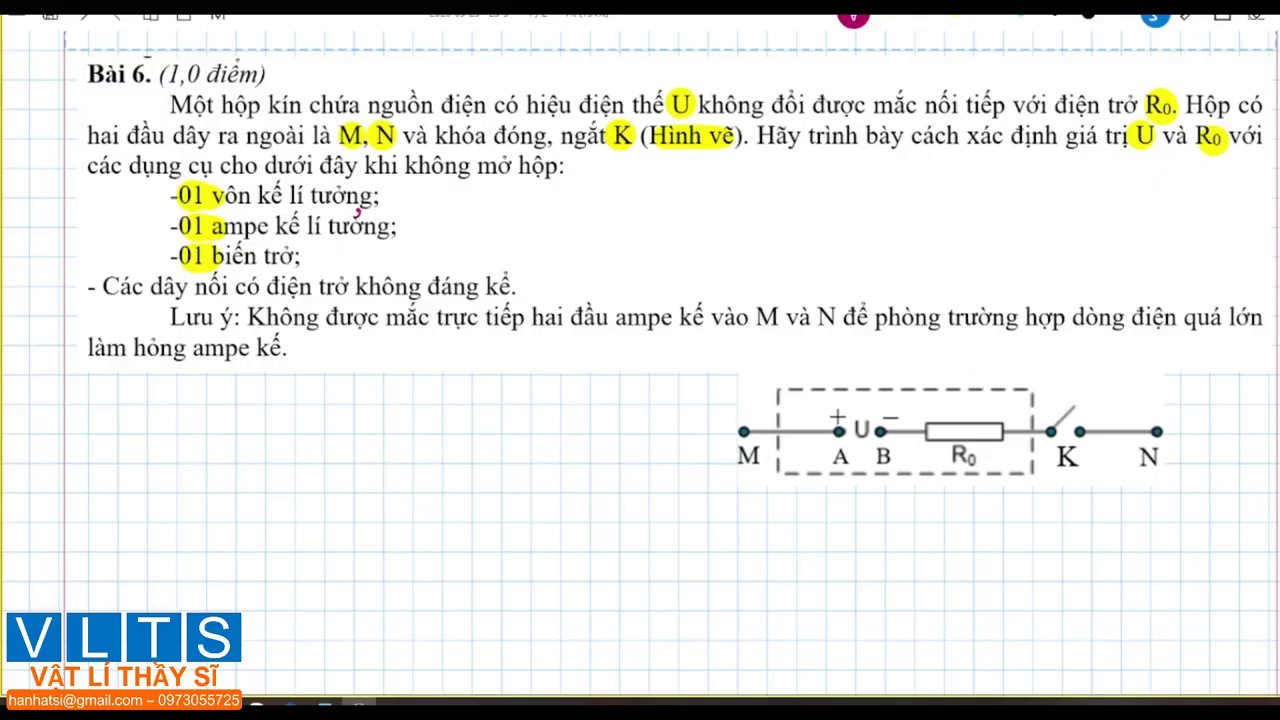

Chúng ta có một hộp kín, chỉ có hai đầu dây màu đỏ và đen thò ra ngoài, cùng với một công tắc. Trong tay bạn có một vôn kế lý tưởng, một ampe kế lý tưởng, một biến trở và các dây nối có điện trở không đáng kể. Vấn đề là bạn không được mắc trực tiếp ampe kế vào hai đầu dây của hộp, vì dòng ngắn mạch có thể quá lớn và làm hỏng ampe kế. Vậy phải làm thế nào?
Tôi sẽ chia sẻ cách tiếp cận bài toán này theo từng bước, giống như cách tôi đã từng hướng dẫn cho các bạn học sinh của mình. Nó không phức tạp như bạn nghĩ đâu.
Tại Sao Không Thể Mắc Trực Tiếp Ampe Kế?
Trước hết, hãy hiểu lý do tại sao chúng ta bị cấm đoán này. Nếu bạn mắc ampe kế (vốn có điện trở rất nhỏ, gần như bằng 0) trực tiếp vào hai cực của nguồn điện, về mặt lý thuyết, bạn đã tạo ra một mạch điện chỉ gồm nguồn và ampe kế. Dòng điện lúc này chỉ bị giới hạn bởi điện trở trong của nguồn (r₀). Nếu r₀ rất nhỏ, dòng điện sẽ cực kỳ lớn, vượt xa giới hạn của ampe kế. Kết quả là kim đồng hồ sẽ văng hoặc thiết bị đo bị cháy.
Đây là bài học đầu tiên: an toàn thiết bị luôn được ưu tiên. Việc hiểu rõ giới hạn của từng dụng cụ đo là điều cốt lõi khi làm thí nghiệm.
Chiến Lược Gián Tiếp: Sử Dụng Biến Trở

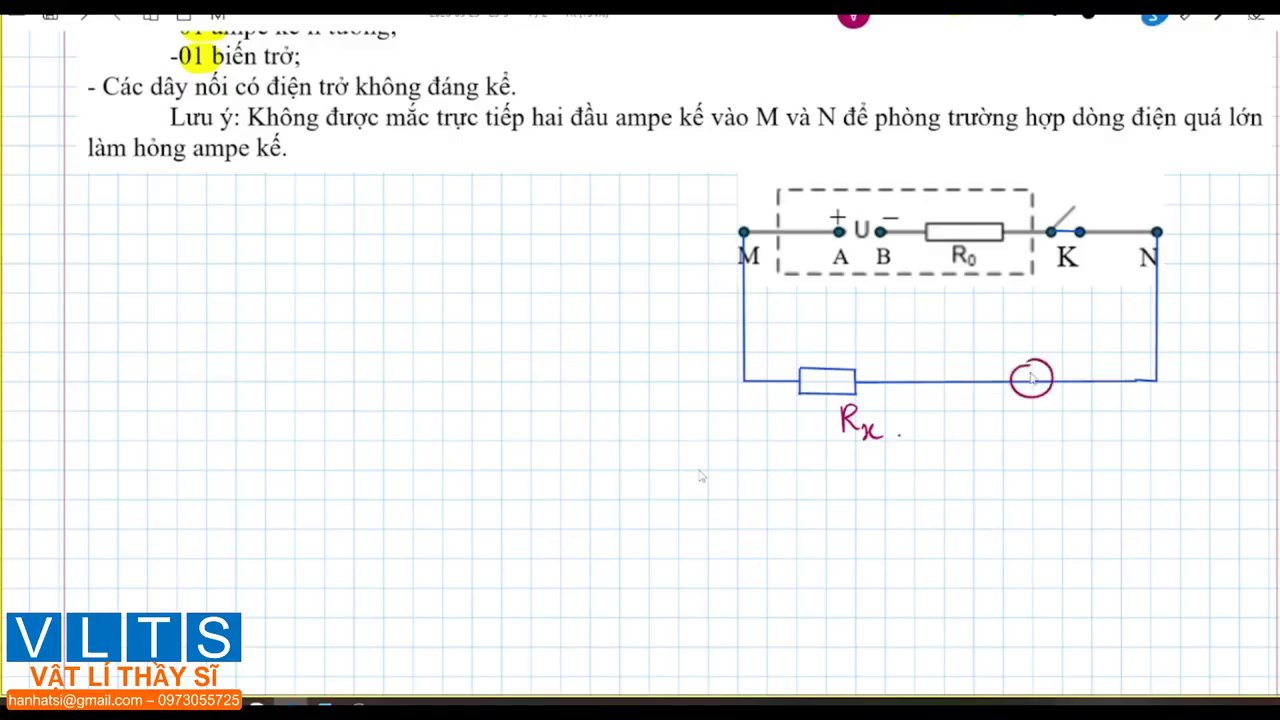

Vì không thể đo trực tiếp, chúng ta buộc phải sử dụng một phương pháp gián tiếp. Và biến trở chính là “vũ khí bí mật” ở đây. Bằng cách mắc biến trở nối tiếp với nguồn điện (và cả ampe kế), chúng ta đã an toàn kiểm soát được dòng điện trong mạch.

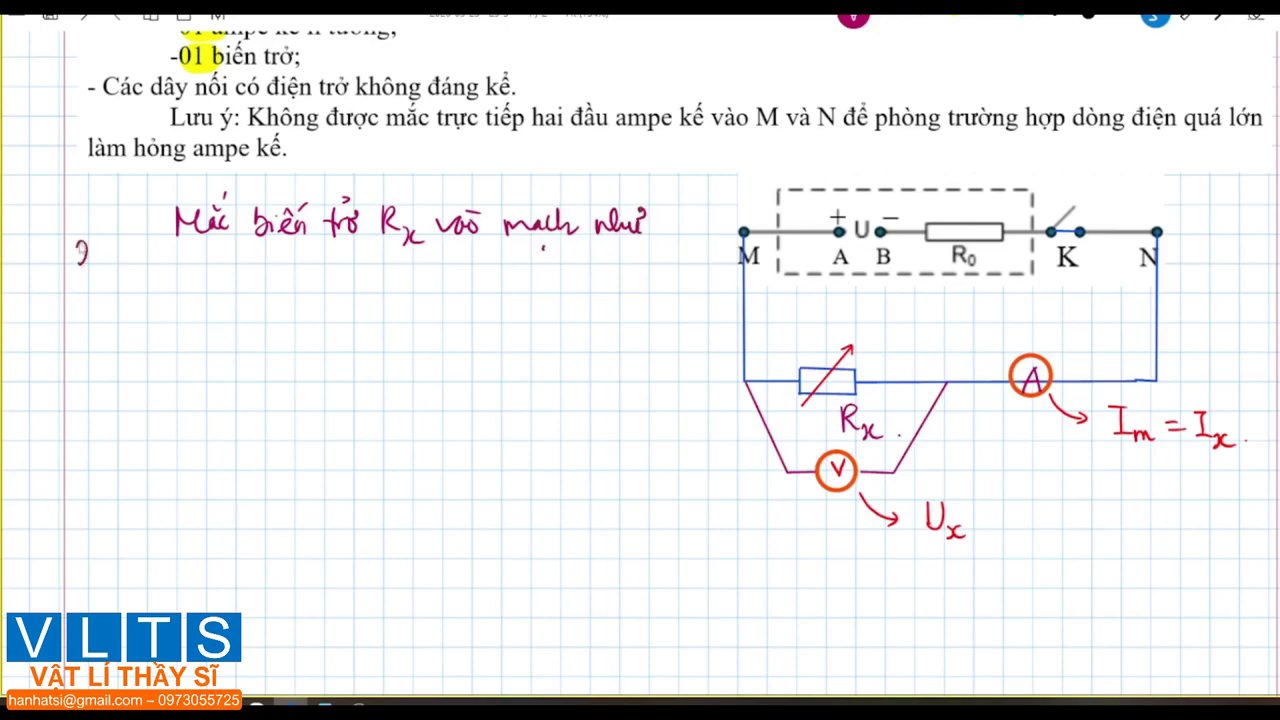

Bây giờ, hãy hình dung mạch điện của chúng ta:
- Ampe kế (A) được mắc nối tiếp với biến trở (R) và cả điện trở trong (r₀) của nguồn.
- Vôn kế (V) được mắc song song với biến trở (R).
Nhờ cách mắc này, chúng ta đo được hai giá trị quan trọng:
– Số chỉ của ampe kế (I) chính là cường độ dòng điện qua toàn mạch.
– Số chỉ của vôn kế (U_R) chính là hiệu điện thế giữa hai đầu biến trở.
Xây Dựng Hệ Phương Trình
Đây là phần thú vị nhất. Chúng ta không thể xác định U và r₀ chỉ từ một lần đo duy nhất. Cần ít nhất hai lần đo để thiết lập hệ phương trình.
Hãy nhớ lại định luật Ohm cho toàn mạch:
U = I * R + I * r₀
Trong đó:
– U là suất điện động của nguồn.
– I là cường độ dòng điện qua mạch.
– R là giá trị của biến trở.
– r₀ là điện trở trong của nguồn.
Nhưng số chỉ trên vôn kế (U_v) lại chính bằng I * R. Thay vào công thức trên, ta có:
U = U_v + I * r₀
Đây chính là phương trình tổng quát cho một lần đo.
Bây giờ, ta điều chỉnh biến trở ở hai giá trị khác nhau: R₁ và R₂. Với mỗi giá trị đó, ta sẽ thu được các số đo tương ứng trên vôn kế (U_{v1}, U_{v2}) và ampe kế (I₁, I₂). Thay vào phương trình tổng quát ở trên, ta có hệ:
- Phương trình 1: U = U_{v1} + I₁ * r₀
- Phương trình 2: U = U_{v2} + I₂ * r₀
Giải Hệ Phương Trình
Lúc này, việc tìm ra U và r₀ chỉ là bài toán giải hệ phương trình tuyến tính hai ẩn mà thôi.
Lấy phương trình (1) trừ phương trình (2), ta sẽ triệt tiêu được U:
0 = U_{v1} – U_{v2} + (I₁ – I₂) * r₀
Từ đó suy ra:
r₀ = -(U_{v1} – U_{v2}) / (I₁ – I₂)
Chú ý dấu âm ở đây nhé. Vì khi biến trở lớn thì dòng I nhỏ nhưng áp U_v lớn? Thực ra khi điều chỉnh biến trở từ R₁ sang R₂ sao cho giá trị thay đổi hợp lý để việc tính toán dễ dàng hơn.
Ví dụ cụ thể: Giả sử khi điều chỉnh biến trở ở giá trị R₁ nào đó:
– Ta đo được U_{v1} = 4V, I₁ = 0.5A.
Sau đó điều chỉnh biến trở đến giá trị R₂ khác:
– Ta đo được U_{v2} = 2V, I₂ = 0.8A.
Thay vào công thức trên:
r₀ = -(4 – 2) / (0.5 – 0.8) = -2 / (-0.3) ≈ 6.67 Ω
Sau khi tính được r₀, việc tìm suất điện động U quá dễ dàng bằng cách thay ngược vào một trong hai phương trình ban đầu:
U = U_{v1} + I₁ * r₀ = 4 + 0.5 * 6.67 ≈ 7.33 V
Hoặc:
U = U_{v2} + I₂ * r₀ = 2 + 0.8 * 6.67 ≈ 7.33 V
Kết quả hoàn toàn khớp nhau!
Những Lưu Ý Khi Thực Hành
Thực tế thì không bao giờ đơn giản như lý thuyết suông cả. Khi làm thí nghiệm thật, bạn cần nhớ:
- Vẽ sơ đồ mạch: Trước khi ráp luôn phải vẽ sơ đồ ra giấy để kiểm tra lại đường đi của dòng điện.
- Chọn thang đo phù hợp: Bắt đầu với thang đo lớn nhất trên ampe kế và vôn kế để an toàn cho thiết bị.
- Thao tác cẩn thận: Điều chỉnh biến trở từ từ để quan sát sự thay đổi liên tục của kim đồng hồ.
- Lấy nhiều số liệu: Lý thuyết cần 2 điểm để xác định đường thẳng (U-I), nhưng tốt nhất bạn nên làm với nhiều điểm hơn để có thể tính toán sai số hoặc vẽ đồ thị kiểm tra tính tuyến tính.
Nếu muốn ôn tập lại những kiến thức nền tảng về các khái niệm vật lý lớp 10 như vị trí hay độ dịch chuyển những khái niệm ban đầu ngỡ như xa lạ nhưng lại cực quan trọng bạn có thể xem qua bài viết Vị Trí Và Độ Dịch Chuyển này nhé.
Tổng Kết
Bài toán xác định suất điện động U và điện trở trong r₀ của một nguồn mà không được phép mở hộp quả là một bài tập tuyệt vời để kiểm tra sự hiểu biết về định luật Ohm và cách sử dụng các dụng cụ đo.
Chìa khóa thành công nằm ở việc:
1. Tuyệt đối tuân thủ nguyên tắc an toàn.
2. Sử dụng biến trờ như một phần tử “giải cứu” cho ampe kế.
3. Biết cách thiết lập hệ phương trình từ các số liệu thu được.
4. Thực hành nhiều lần để thành thạo các thao tác.
Hy vọng qua bài chia sẻ này, bạn sẽ tự tin hơn khi gặp những bài toán “hóc búa” kiểu này trong phòng lab nhé!
